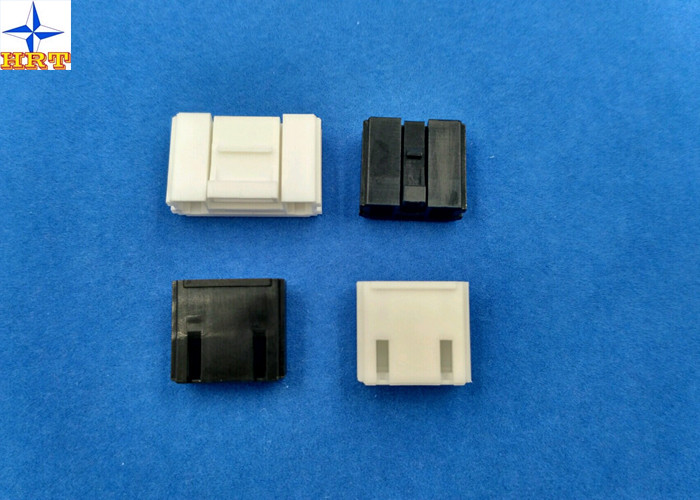

Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set

Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set

    • Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set
    • Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set
    • Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set
  • Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set

    تفاصيل المنتج:

    مكان المنشأ: China
    اسم العلامة التجارية: HRT
    إصدار الشهادات: ISO9001/ ISO14001/UL/RoHS/REACH
    رقم الموديل: A3961H-02P-2

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 5000PCS
    الأسعار: Negotiation
    تفاصيل التغليف: PE bag packing ,500pcs per bag,+outer carton
    وقت التسليم: 5 to 8 working days after payment checked
    شروط الدفع: TT, Western Union, PayPal, L/C
    القدرة على العرض: 30000pcs per day
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    يقذف: 7.92 ملم مادة: نايلون 66 ، UL 94-V0
    لون: أسود / أبيض / أصفر محطة مناسبة: سلسلة A3961 الطرفية
    دبوس لا.: صف واحد 2Pin نوع الخطاف: داخل الزر
    تسليط الضوء:

    توصيلات لوحة الدوائر

    ,

    موصلات Pcb

    ,

    سلك إلى لوحة

    الملعب 7.92mm سلك موصلات Pcb إلى المجلس صف واحد 2 دبوس الإسكان قفل لمجموعة التلفزيون

    1. معلومات المنتج:
    مادة الإسكان: نايلون 66 ، UL 94-V0 ،
    لون السكن: أبيض / أسود / أصفر
    رقم دبوس الإسكان: 2Pin ، صف واحد ؛P / N: A3961H-02P-2
    المواد الطرفية: النحاس ، (P / N: A3961-TBE) ؛ الفوسفور البرونزي (P / N: A3961-TPE) ،
    ختم E محطة قبل مطلي بالقصدير.
    نطاق الأسلاك الطرفية: AWG # 18 - # 22 ، العزل OD: 3.0mm (كحد أقصى).الكمية / بكرة: 4000 قطعة.

    2. المواصفات:
    التصنيف الحالي: 7A AC ، DC
    تصنيف الجهد: 250V AC ، DC
    نطاق تينبيراتور: -25 درجة مئوية - + 85 درجة مئوية
    مقاومة الاتصال: 5MΩ كحد أقصى
    مقاومة العزل: 1000MΩ دقيقة
    تحمل الجهد: 1500 فولت تيار متردد / دقيقة

    3. الأداء الميكانيكي


    وصف الاختبار إجراء متطلبات
    5-1 إدخال المحرك وقوة السحب أدخل وسحب المشغل بمعدل سرعة 25 ± 3 مم / دقيقة. الرجوع إلى الفقرة 7
    5-2 العقص سحب القوة قم بإصلاح الطرف المجعد ، وقم بتطبيق قوة سحب محورية على السلك بمعدل سرعة 25 ± 3 مم / دقيقة. (بناءً على JIS C5402 6.8) AWG # 16 10.2 كجم ق (الحد الأدنى)
    AWG # 18 8.16 كجم (الحد الأدنى)
    AWG # 20 6.12 كجم (الحد الأدنى)
    AWG # 22 4.08 كجم ق (الحد الأدنى)
    5-3 قوة الإدراج الطرفية. أدخل الطرف المجعد في السكن. 1.50 kgf (الحد الأقصى)
    5-4 محطة / قوة الاحتفاظ بالسكن. استخدم قوة سحب محورية بمعدل سرعة 25 ± 3 مم / دقيقة على الطرف المُجمَّع في الهيكل. 3.00 كجم ق (الحد الأدنى)
    5-5 قوة احتفاظ الدبوس استخدم قوة سحب محورية بمعدل سرعة 25 ± 3 مم / دقيقة. 3.00 كجم ق (الحد الأدنى)
    5-6 متانة عند التزاوج حتى 50 دورة بشكل متكرر بمعدل 10 دورات في الدقيقة. مقاومة التلامس 20mΩ (كحد أقصى)
    5-7 اهتزاز

    السعة: 1.5 مم PP
    وقت المسح: 10-55-10 هرتز في دقيقة واحدة المدة: ساعتان في كل محور XYZ.
    (بناءً على MIL-STD-202 الطريقة 201A)

    المظهر لا ضرر.
    مقاومة التلامس 20mΩ (كحد أقصى)
    عدم الاستمرارية 1 ميكرومتر (كحد أقصى)

    5-8 الصدمة الجسدية 490m / s² {50G} ، 3 ضربات في كل محور XYZ.(بناءً على JIS C0041 / MIL-STD-202 الطريقة 213B Cond. A)



    4. الأداء البيئيو اخرين


    وصف الاختبار إجراء متطلبات
    6-1 ارتفاع درجة الحرارة تحمل الحمولة الحالية المقدرة (على أساس UL 498) 30 ℃ (حد أقصى)
    6-2 مقاوم للحرارة 85 ± 2 ℃ ، 96 ساعة (بناءً على JIS C0021 / MIL-STD-202 طريقة 108A Cond. A)

    المظهر لا ضرر.
    مقاومة التلامس 20mΩ (كحد أقصى)

    6-3 مقاومة البرد -25 ± 3 ، 96 ساعة (بناءً على JIS C0020)
    6-4 رطوبة

    درجة الحرارة: 40 ± 2 ℃
    الرطوبة النسبية: 90 ~ 95٪
    المدة: 96 ساعة
    (بناءً على JIS C0022 / MIL-STD-202 الطريقة 103B Cond. B)

    المظهر لا ضرر.
    مقاومة التلامس 20mΩ (كحد أقصى)
    مقاومة العزل 500MΩ (دقيقة)
    يجب أن يجتمع الجهد تحمل العازل 4-3

    6-5 ركوب الدراجات في درجة الحرارة

    5 دورات من:
    أ) -55 30 دقيقة
    ب) + 85 ℃ 30 دقيقة
    (بناءً على JIS C0025)

    المظهر لا ضرر.
    مقاومة التلامس 20mΩ (كحد أقصى)

    6-6 رذاذ الملح مطلي بالقصدير لمدة 12 ساعة / مطلي بالذهب لمدة 24 ساعة تعرض لرذاذ ملح من محلول 5 ± 1٪ عند 35 ± 2.(بناءً على JIS C0023 / MIL-STD-202 الطريقة 101D Cond. B)
    6-7 غاز ثاني أكسيد الكبريت SO2

    تعرض لمدة 24 ساعة إلى 50 ± 5 جزء في المليون.
    غاز SO2 عند 40 ± 2 ℃.

    6-8 NH3 غاز 40 دقيقة من التعرض لغاز NH3 وتبخر 28٪ من محلول الأمونيا




    6-9 القدرة على اللحام

    وقت اللحام: 5 ± 0.5 ثانية.
    درجة حرارة اللحام: 245 ± 5 ℃

    ترطيب اللحام يجب ألا تظهر 95٪ من المنطقة المغمورة أي فراغات أو ثقوب دبوس
    6-10 مقاومة حرارة اللحام

    طريقة وعاء اللحام
    وقت اللحام: 10 ± 0.5 ثانية.
    درجة حرارة اللحام: 260 ± 5 ℃
    طريقة لحام الحديد
    وقت اللحام: 5 ± 0.5 ثانية.
    درجة حرارة اللحام: 370 ~ 400 ℃

    المظهر لا ضرر.



    5. إدخال المحرك / قوة السحب

    [الوحدة: kgf]

    الدوائر في البداية
    الإدراج (الحد الأقصى) الانسحاب (الحد الأدنى)
    أعزب 2.5 0.20
    02 5.0 0.40

    6. الرسم:

    Pitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV SetPitch 7.92mm PCB Wire To Board Connectors Single Row 2 Pin Housing Lock For TV Set
